Zubehör Drehmomentaufnehmer

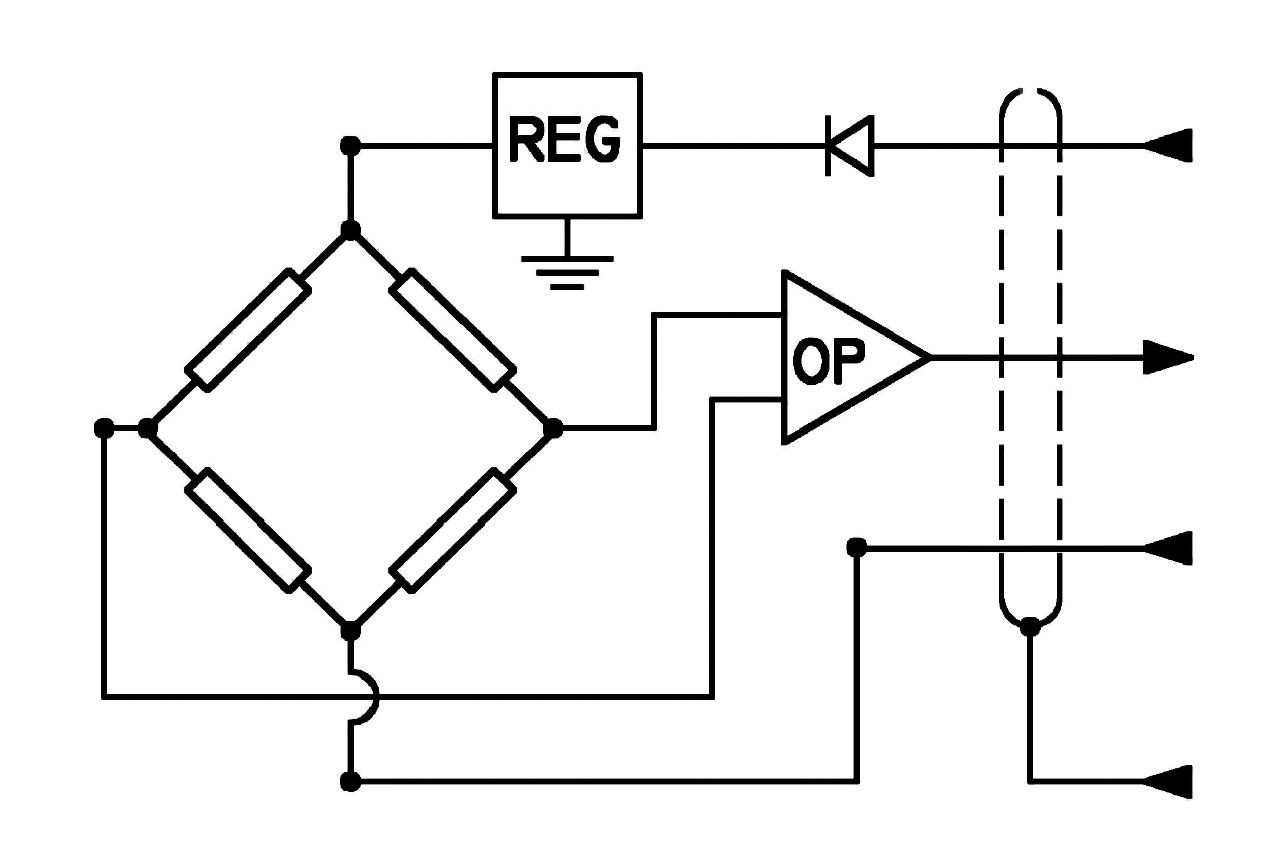

integrierter Verstärker für Drehmomentaufnehmer RT2 Ausgangssignal ±10VDC, Betriebsspannung 15-24VDC, Frequenzbereich <5kHz, Bestell-Option für RT2
integrierter AD/Wandler für Drehmomentaufnehmer RT2 ab 5NmBitte den Drehmomentaufnehmer gesondert bestellen!Ausgangssignal USB 2.0, Betriebsspannung 5VDC über USB 24 bit A/D-Wandler, maximale Auflösung 0,01Nm, Einstellbare Messraten: 5 - 20 - 120 - 600 - 1200 - 2400 – 4800 /SekundeEinheiten: Nm, Nmm, kNm, kgm, kgmm, gcm, poundinch, poundfoot,Lieferung mit USB-Kabel, Anzeige und Einstellsoftware WinEasyTORK für Windows.Kombination mit Drehgeber und Vierkant möglich.In WinEasyTORK können Drehwinkel und Drehmoment im Diagramm über der Zeit angezeigt und gespeichert werden. Die Messdaten können nach MS-Excel exportiert werden. Datenblatt
Vierkantanschluss für RT2 (anstelle des Wellenendes), Bestelloption für RT2Vierkant entsprechend ISO 1174-1 Nennmoment Maß Vierkant Gesamtlänge der Welle in mm------------------------------------------------------------------------------------------------------0.5 - 10 Nm: 1/4” Außenvierkant - 1/4” Innenvierkant 8625 - 50 Nm: 3/8” Außenvierkant - 3/8” Innenvierkant 89100 - 250 Nm: 1/2” Außenvierkant - 1/2” Innenvierkant 94500 Nm: 3/4” Außenvierkant - Außenvierkant 119

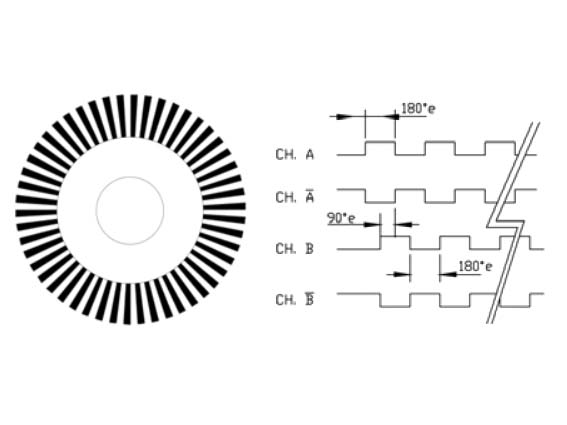

Drehgeber/Encoder Option für RT2 zur Drehzahl/DrehwinkelmessungSignalausgang: Linedriver RS 422, 5V, 10mAfür Nenndrehmoment von 0.5 bis 500 Nm3520 Impulse/UmdrehungMaximal 3400 U/min
Drehgeber/Encoder Option für RT2 zur Drehzahl/DrehwinkelmessungSignalausgang: Linedriver RS 422, 5V, 10mAfür Nenndrehmoment von 0.5 bis 500 Nm8000 Impulse/UmdrehungMaximal 3000 U/min
Werkskalibrierung für Drehmomentaufnehmer bei deren Herstellung ISO- Werkskalibrierung Drehmomentaufnehmer in eine Richtung (Uhrzeigersinn) in 5 StufenNenndrehmoment-Bereich 5…2000 Nm

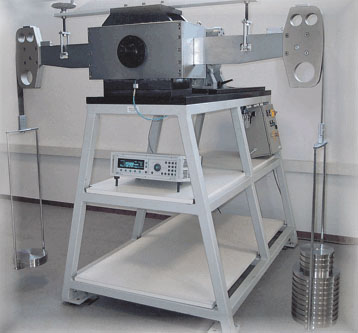

Durchgeführt nach EURAMET cg-14 (ver. 2,0nach EN ISO 6789-2:2017 (Anhang C) mit Direktbelastung, ähnlich DIN 51309), ausgeführt in einem nach EN ISO/IEC 17025:2018 zertifizierten Kalibirerlabor. Eine Drehrichtung. Kalibrierung in 5 Aufwärts und 5 Abwärtsstufen in 3 Einbaupositionen. Maximal erreichbare Klasse 0,05. Nenndrehmoment-Bereich 1 Nm…500 Nm. Preis gilt im Rahmen einer Neubestellung.
Zertifizierte Kalibrierung Drehmomentaufnehmer in eine Drehrichtung Nenndrehmoment-Bereich 1 kNm - 2 kNm entsprechend EURAMET cg-14 Kalibrierung in 5 Aufwärts und 5 Abwärtsstufen in 3 Einbaupositionen. Maximal erreichbare Klasse 0,05 oder entsprechend EN ISO 6789-2 ANNEX C, 5 Aufwärts und 5 Abwärtsstufen in 3 Einbaupositionen; erreichbare Klassen. 0,2 ; 0,5; 1; 2; und 5. Ausgeführt in einem nach EN ISO/IEC 17025:2018 zertifizierten Kalibrierlabor.
Zusatzleistung zur Kalibrierung. Drehmomentaufnehmer nach EURAMET cg-14, Genauigkeitsklasse 0,05.
