Zubehör hydraulische Kraftmessdosen

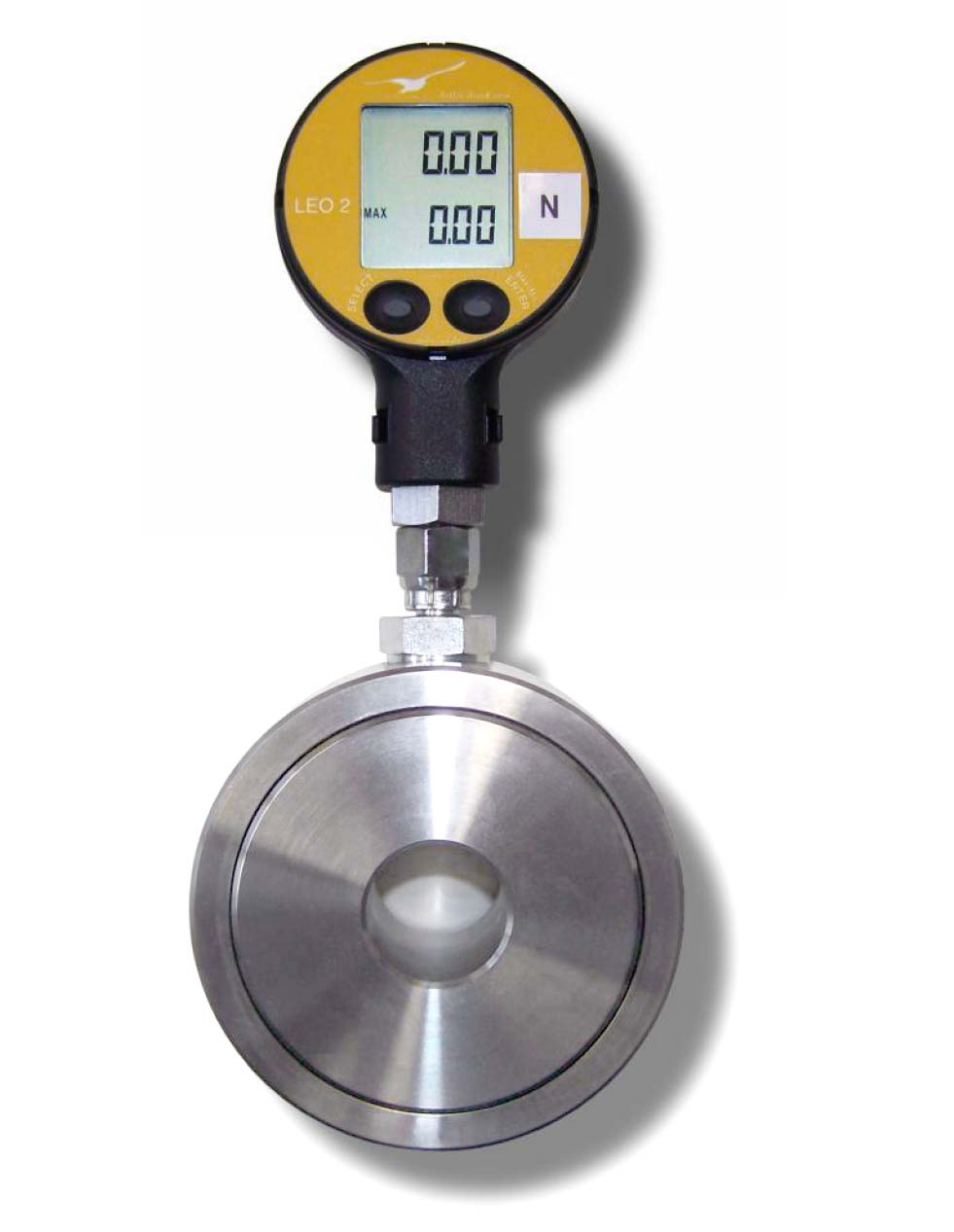

Anstelle des Manometers wird eine digitaler Druckaufnehmer mit digitale Anzeige montiert. Diese Anzeige erhöht die Genauigkeit auf 1% der Nennkraft und erleichtert das Ablesen. Maximalwertanzeige und automatische Abschaltung sind zusätzliche Funktionen. Die Stromversorgung erfolgt mit einer Knopfzelle Typ CR2430, diese ist ausreichend für ca. 1000 Betriebsstunden. Die Ziffernhöhe beträgt 8mm. Datenblatt

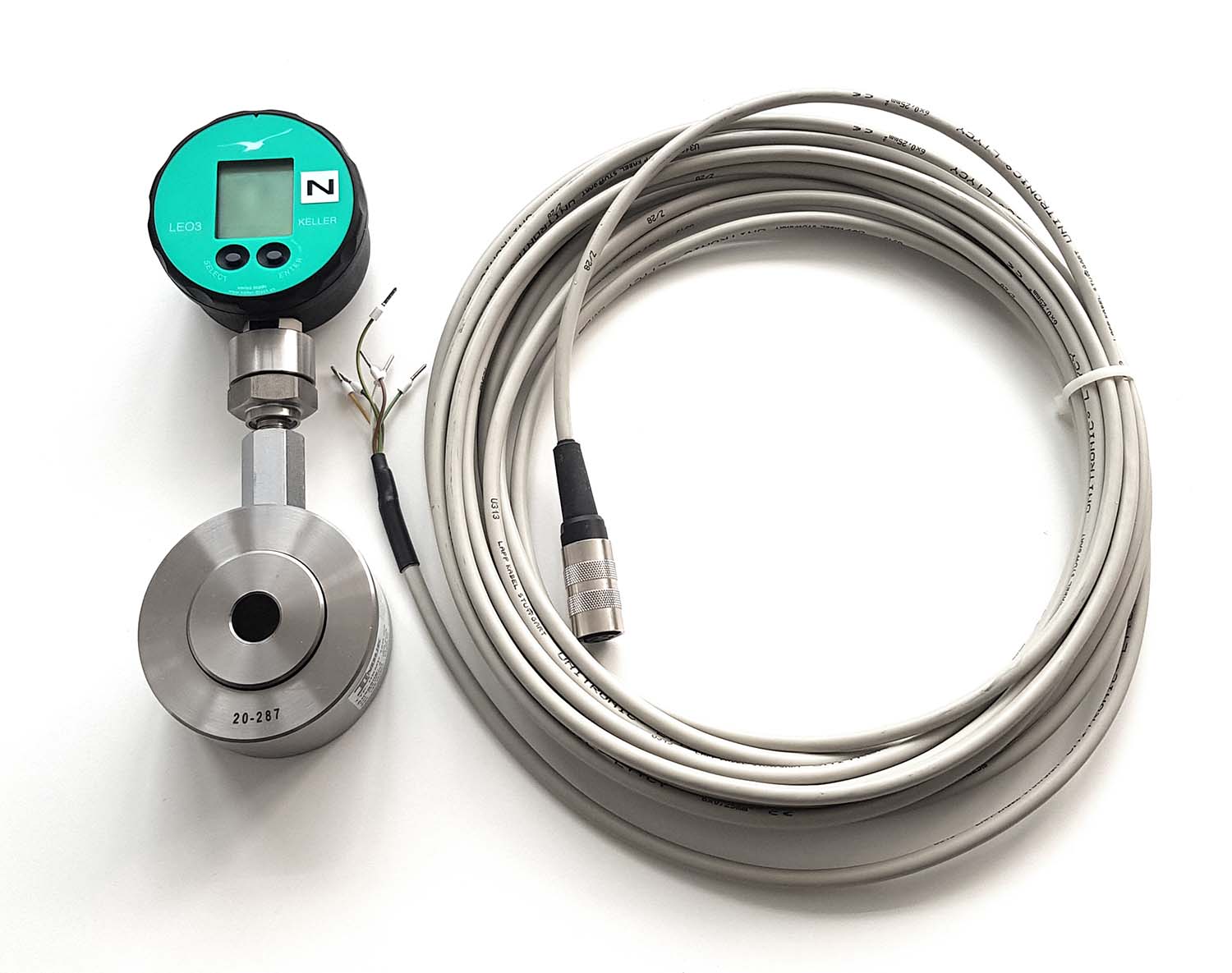

Anstelle des Manometers wird eine digitaler Druckaufnehmer mit digitale Anzeige montiert. Diese Anzeige erhöht die Genauigkeit auf 1% der Nennkraft und erleichtert das Ablesen. Zusätzlich ermöglicht ein Normsigalausgang/Stromausgang 4...20mA in Zweileitertechnik die Signalübertragung an eine überordnete Steuerung/SPS. Geliefert wird stadardmäßig ein 10m Anschlusskabel mit offenen Enden. Die Betriebsspannung beträgt 24V.

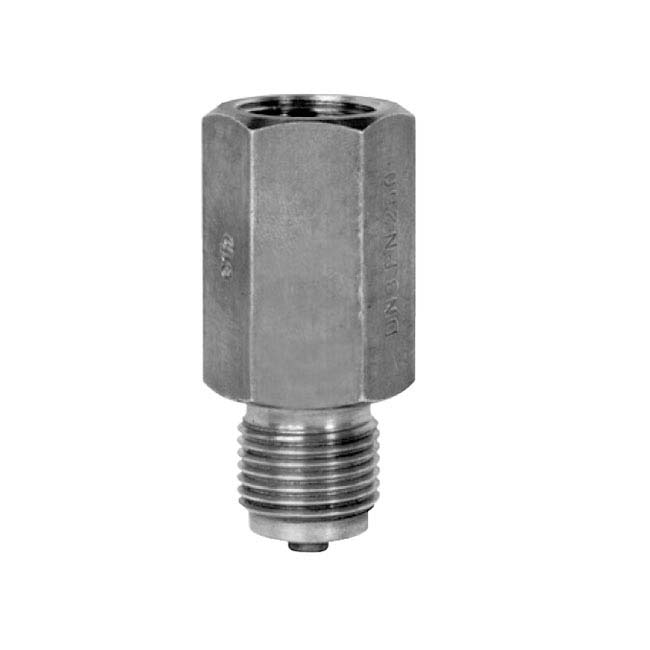

Diese hydraulische Drossel schützt das Manometer wirksam vor schlagartiger Be- und Entlastung bei schnellen Kraftänderungen, bietet jedoch keinen Überlastschutz. Der Zeiger des Manometers reagiert mit entsprechender Vezögerung. Die Bestellung einer Dämpfungsdrossel erfolgt nur zusammen mit einer hydraulischen Kraftmessdose.

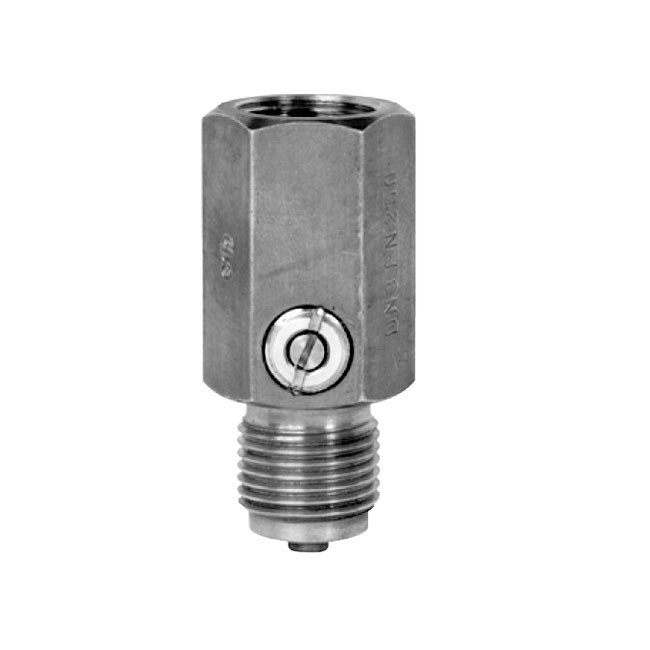

Diese hydraulische Drossel schützt das Manometer wirksam vor schlagartiger Be- und Entlastung bei schnellen Kraftänderungen, bietet jedoch keinen Überlastschutz. Der Zeiger des Manometers reagiert mit entsprechender Vezögerung. Die Dämfung ist mit der Schraube einstellbar.Die Bestellung einer Dämpfungsdrossel erfolgt nur zusammen mit einer hydraulischen Kraftmessdose.

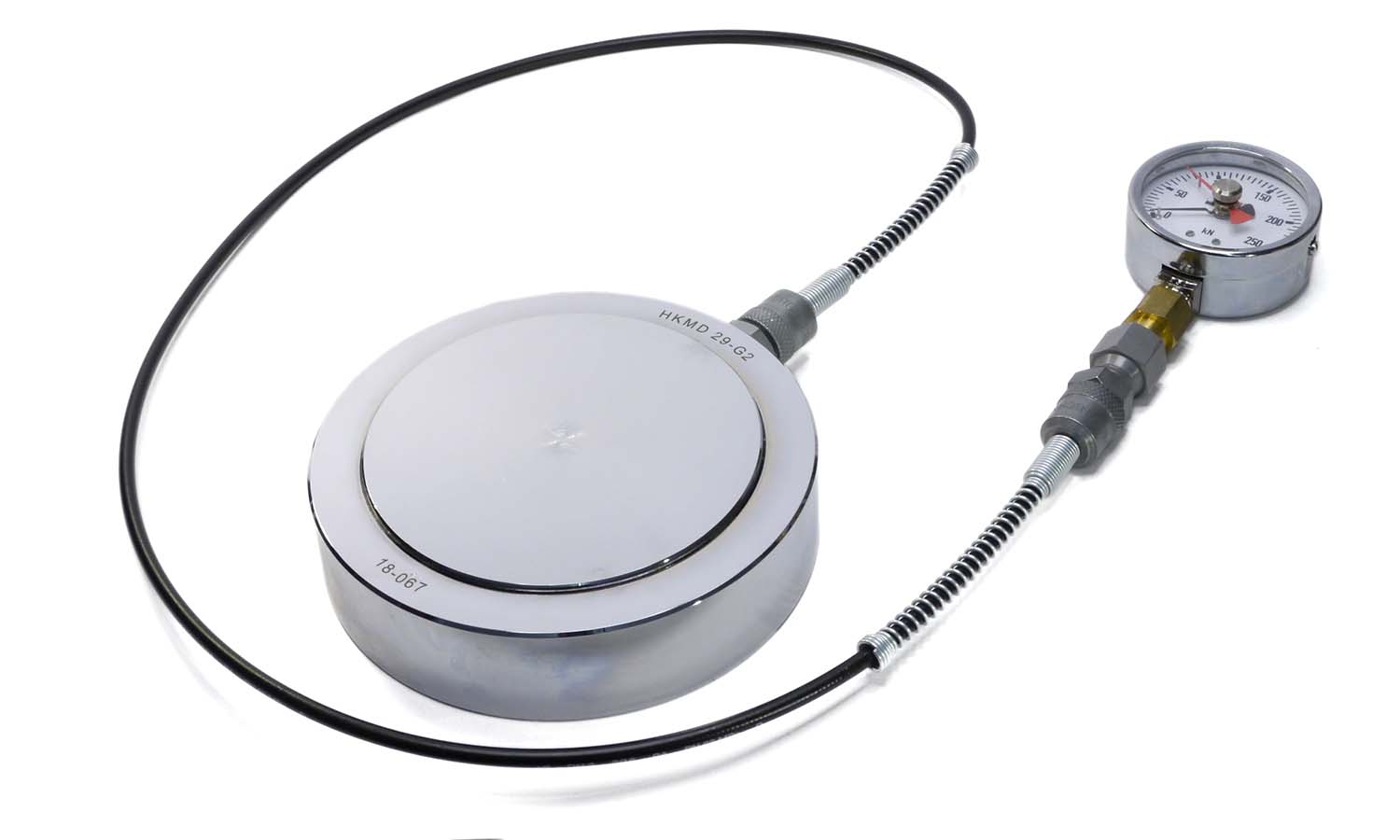

Das abgesetzte Manometer kann durch die bedingt flexible Leitung an einem zugänglichen Ort positioniert werden. Die Standardlänge der Hochdruckschlauchleitung beträgt 1 m, kann aber auch in anderen Längen bezogen werden (weitere mögliche Längen: 0,3 m, 0,5 m und 0,63 m, 0,75 m, 1 m, 2 m, 2,5 m oder nach Kundenwunsch). Zusätzlich werden die Leitungen mit einem Knickschutz an der Kraftmessdose und am Manometer ausgestattet. Nennweite: 4mm Knickradius: 40mm Die Bestellung einer Hochdruckschlauchleitung erfolgt nur zusammen mit einer hydraulischen Kraftmessdose. Die Lieferzeit verlängert sich dadurch um bis zu Wochen.

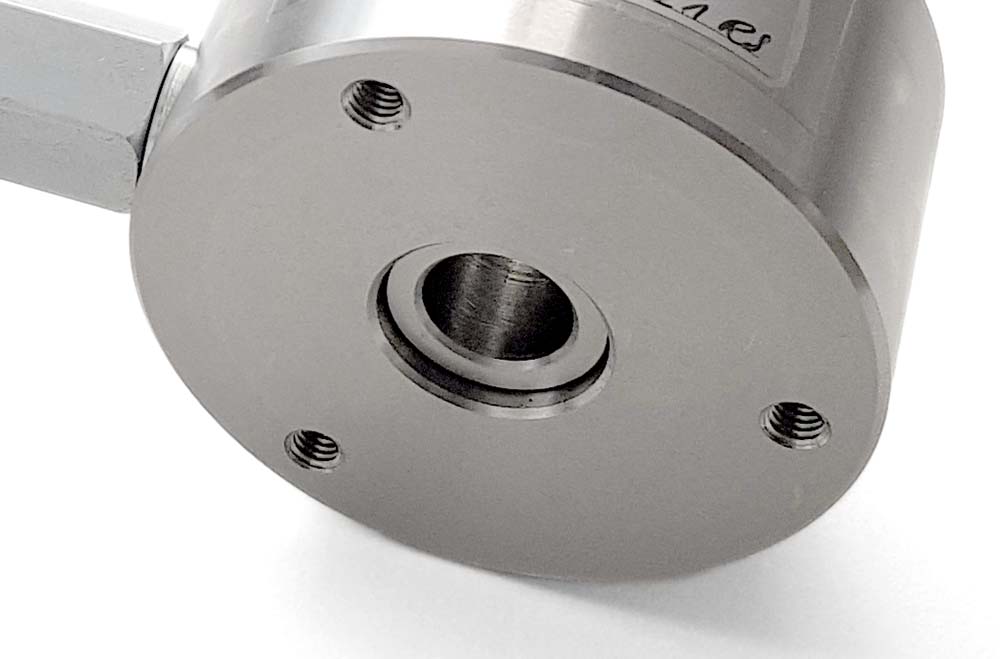

Befestigungsbohrungen für hydraulische Kraftmessdosen Ringform Erlaubt die Befestigung der hydraulischen Kraftmessdose mittels Schrauben. Sie bestellen Gewindebohrungen 3 x M6, 10 tief.Eine Bestellung ist nur zusammen mit einer hydraulischen Kraftmessdose HKMR möglich. Die Lieferzeit verlängert sich dadurch um ca. 7 Tage. Datenblatt
Befestigungsbohrungen für hydraulische Kraftmessdosen Ringform Erlaubt die Befestigung der hydraulischen Kraftmessdose mittels Schrauben. Sie bestellen Gewindebohrungen 3 x M8, 12 tief.Eine Bestellung ist nur zusammen mit einer hydraulischen Kraftmessdose HKMR möglich. Die Lieferzeit verlängert sich dadurch um ca. 7 Tage.
Befestigungsbohrungen für hydraulische Kraftmessdosen Ringform Erlaubt die Befestigung der hydraulischen Kraftmessdose mittels Schrauben. Sie bestellen Gewindebohrungen 3 x M10, 15 tief. Eine Bestellung ist nur zusammen mit einer hydraulischen Kraftmessdose HKMR möglich. Die Lieferzeit verlängert sich dadurch um ca. 7 Tage. Datenblatt
Befestigungsbohrungen für hydraulische Kraftmessdosen Ringform Erlaubt die Befestigung der hydraulischen Kraftmessdose mittels Schrauben. Sie bestellen Gewindebohrungen 3 x M10, 15 tief.Eine Bestellung ist nur zusammen mit einer hydraulischen Kraftmessdose HKMR möglich. Die Lieferzeit verlängert sich dadurch um ca. 7 Tage. Datenblatt
