KRS/20kN
438,00 €
Lieferzeit 8-12 Wochen
Produktinformationen "KRS/20kN"
Kraftmessring für kleine Schraubenkräfte
Datenblatt Montagehinweise
| Ausgangssignal: | 1mV/V |
|---|---|
| Bauhöhe in mm: | 15 |
| Befestigungsbohrungen: | Nein |
| Durchmesser in mm: | 34 |
| Genauigkeit in %: | 2 |
| Innenbohrung in mm: | 16 |
| Material: | Edelstahl |
| Nennkraft in kN: | 20 |
| Schutzart: | IP65 |
| Zug/Druck: | Druck |
Zubehör
Kugelscheibe und Kegelpfanne M16Krafteinleitungsteile für Ringkraftaufnehmer. Sie gleichen Parallelitäts- und Winkelabweichungen bis max. 3 Grad aus. Die gehärteten Stahlteile sichern somit die nominale Messgenauigkeit des Sensors bei kritischen Krafteinleitungsbedingungen ab. Die Größen sind auf die Schraubenkraftmessung abgestimmt. Bitte beachten Sie die Maximallast!
Ähnliche Produkte

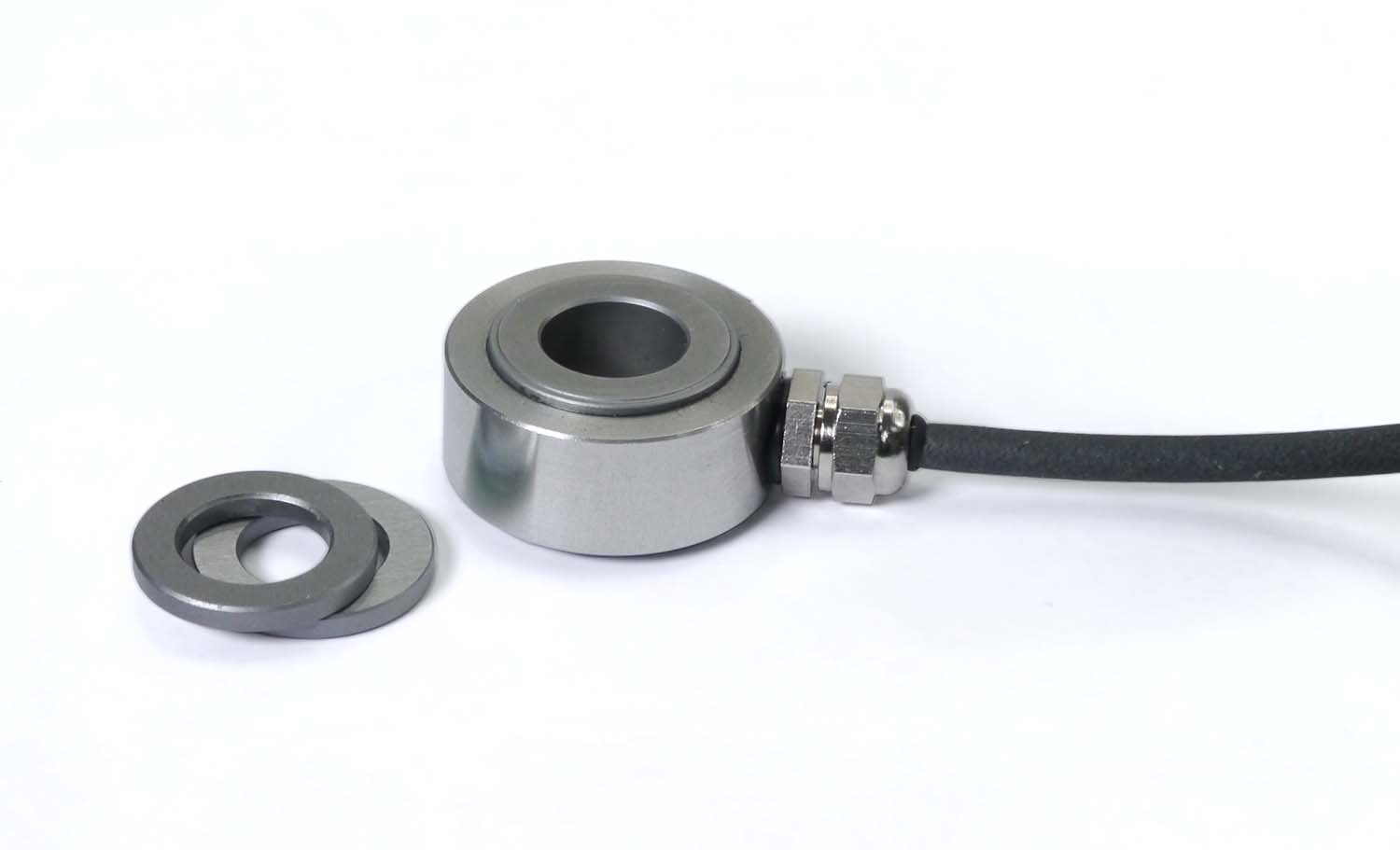

Kraftmessring für Schraubenkräfte Dieser Kraftmessring ist hinsichtlich Durchmesser und Nennkraft für die Messung von Vorspannkraft und Setzverhalten von Schraubverbindungen ausgelegt. Auch Betriebskräfte von Schraubverbindungen können überwacht werden. Der Sensor wirkt als messende Unterlegscheibe (force washer). Durch seine besonders kleine Bauform eignet sich der Kraftmessring auch in Verbindung mit Spindeln zur Überwachung von Einpressvorgängen in Fügepressen. Zwei geschliffene Adapterscheiben werden mitgeliefert. Sie verbessern die Messgenauigkeit erheblich. Zur Kompensation von nichtparalleler Krafteinleitung können Kugelscheibe und Kegelpfanne (siehe Zubehör) unter dem Schraubenkopf eingelegt werden. Datenblatt Montagehinweise
