AE 703

Produktinformationen "AE 703"

Mobile Anzeige für Kraftaufnehmer

Überzeugend in Funktion und Design.
Die mobile Anzeige AE 703 läßt keine Wünsche offen. Das robuste ABS-Gehäuse enthält modernste Technik. Der USB-Anschluß, die einfache Bedienung und Justage, der komfortable Anschluß mehrerer Kraftsensoren mit Sensorerkennung (TEDS) sowie die beigefügte Software ASTAS, ermöglichen schnelle und genaue Messungen in der Industrie, im Labor, aber auch auf der Baustelle.

Anzeigebereich: 5-stellig zzgl. Minuszeichen
Genauigkeitsklasse: 0,01%
Messrate: 6,25....1600/s
Anzeige: genullt, max, min, Einheit
max. 16 unabhängige Messbereiche skalierbar
robustes Kunststoffgehäuse IP 54

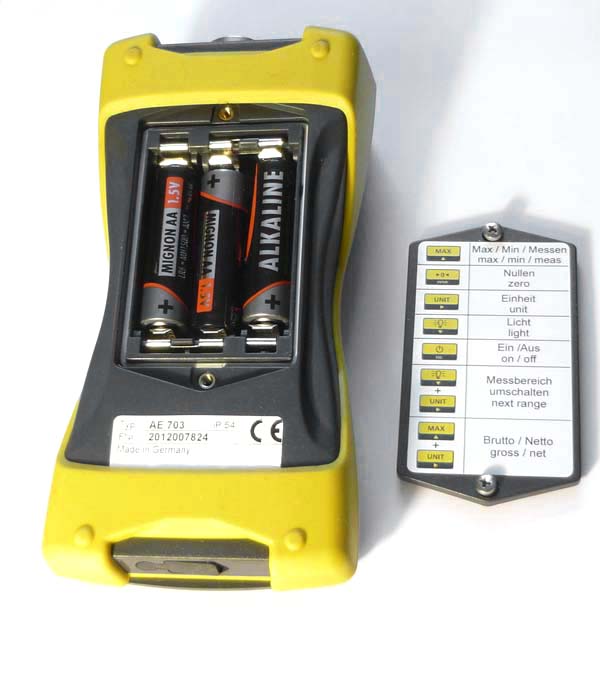

Stromversorgung: 3xAA (eingelegt) oder über USB-Schnittstelle
Incl. CD-ROM, Anzeigen mit PC-Software ASTAS, Bedienungsanleitung deutsch und englisch, USB-Kabel.

Achtung: Jeder Sensor benötigt zum Anschluß an diese Anzeige einen Stecker! (siehe Zubehör)

Datenblatt

Messen der Fangstoßkraft beim Klettern

Die Messung von Fangstoßkräften beim Felsklettern ist mit einem Mietgerät von MecSense einfach möglich. Bei leichten Kletterern und eine ausgegebnen Seillänge von 12 m wurden maximal 2,5kN gemessen.

Schraubenkraftmessung in Gußwerkstoffen

Der Kraftmessring KSK ist prädestiniert für die Messung von Schraubenkräfte. Mehrere Kraftmessringe lass sich gut mit eine Anzeige kombinieren, sofern sie mit einem Stecker mit Sensorerkennung ausgerüstet sind.

Kraftmessung in der Geotechnik

MecSense Messtechnik - unsere Leistungen für die Geotechnik

Vergleich der Handanzeigen AE 703 und PSDS

Vergleich der Handanzeigen AE 703 und PSDS

Zubehör

Stecker Sensorerkennung
Sensorstecker 6-pol. passend für die Messelektroniken: AE 703, BD 342, montiert am Sensor, mit Aufnehmerdaten beschrieben. Dieser Stecker ist ideal, wenn mehrere Kraftaufnehmer an der mobilen Anzeige AE 703 (oder BD 342) betrieben werden sollen. Verwechslungen bzw. falsch gewählte Messbereiche sind somit ausgeschlossen. Der Stecker wird montiert am Sensor geliefert und wird mit den entsprechenden Sensordaten beschrieben. Zusätzlich führen wir eine Lastprobe durch, um die korrekte Programmierung zu überprüfen.Der Chip entspricht der Norm ISO/IEC/IEEE 21451-7:2011 (TEDS Transducer Electronic Datasheet) und kann somit auch von anderen TEDS-fähigen Geräten ausgelesen werden - sofern der Kabelanschluss adaptiert wird.Bestellen Sie diesen Stecker zusammen mit einem Kraftaufnehmer, wenn Sie früher gelieferte Kraftmessgeräte mit der Anzeige AE 703 mit weiteren Sensoren erweitern wollen.

89,00 €*
Stecker, 6-pol, montiert am Sensor
Der Sensorstecker ist passend für die Messelektroniken AE 703, BD 342, ILM; montiert am Sensor.

60,00 €*
Steckernetzteil USB für AE 703
USB-Steckernetzteil, 5 VDC/1000mA, das für AE 703 (mit USB-Kabel) geeignet ist. Im Lieferumfang ist kein USB-Kabel enthalten.

18,00 €*
ASTAS, PC-Software für AE 703 und BD 342
Funktionen:- Anzeige des aktuellen Messwertes/Maximalwertes- Diagrammfunktion Kraft (Drehmoment, usw.) über Zeit- Aufzeichnen von Messwerten und Export in eine CSV-Datei zur Weiterverarbeitung in MS-EXCEL- Einrichten von Messbereichen (Justage)Lauffähig unter Windows 7/10/11, Verbindung mit der Messelektronik über USB 2.0 - Mini USB an der Anzeige. ASTAS wird kostenfrei mit den Geräten AE 703 und BD 342 ausgeliefert. Im Download-Button finden Sie die aktuelle Version.Datenblatt   Download

10,00 €*
Justage AE 703
Justage einer Anzeige/eines Messverstärkers entsprechend des gelieferten Kraftaufnehmers. Die Einstellungen werden als Messbereich in der Anzeige AE 703 oder im DMS Modul BD 342 oder im TEDS-Chip des Sensorsteckers gespeichert. Lastprüfung der Messkette.Der Preis gilt für uns bekannte Geräte und Sensoren mit montiertem Stecker. Zusätzlicher Aufwand (Spannungsversorgung, aufwendige Software, Kabelanschlüsse) wird gesondert berechnet.

25,00 €*
Magnetbefestigung für AE 703
Bestehend aus zwei Neodymmagneten die am Batteriefach verschraubt sind. Erlaubt eine sichere Befestigung von Handanzeigen an magnetische Flächen z.B. aus Stahl. Bitte gemeinsam mit der Anzeige bestellen. Eine Nachrüstung am AE 703 ist gegen einen Aufpreis von 20 Euro möglich. Sie erhalten dann einen neuen Batteriedeckel, der mit den Magneten ausgestattet ist.

22,00 €*
Steckerladegerät Akkus AE 703
Steckerladegerät für Akkus für AE 703 inklusive 3 MiMH-Akkus AA mit Einzelschachtüberwachung.

35,00 €*
Ständer AE 703
Der aus Aluminium eloxierte und schwenkbare Ständer ist bestens für die Anzeige AE 703 oder PSDS geeignet. Zudem erlaubt dieser schöne Ständer eine komfortable Positionierung der Anzeige in jedem Winkel, ohne störende Leitungen. Durch seine praktische Bauweise spart er auf dem Schreibtisch Platz und ist ideal für den Betrieb der Anzeige am PC.

32,00 €*

Ähnliche Artikel

BD 342
DMS zu USB-Modul für Kraftaufnehmer In dem kleinen Aluminiumgehäuse verbirgt sich die Funktionalität der Anzeige AE 703. Der Kraftaufnehmer läßt sich mit dieser innovativen USB-Schnittstelle direkt an einen PC anschließen. Die Anzeige und Auswertung der Messergebnisse erfolgt über die mitgelieferte Windows-Software ASTAS. Mit der ASTAS-DLL kann jedoch auch jede andere Software wie LAbView oder eigene Software eingesetzt werden, da Funktionsaufrufe leicht realisierbar sind. Das USB-Modul ist die ideale und kostengünstige Lösung für Messungen bei denen ein PC zum Einsatz kommt oder wo mehrere Eingangssignale am PC verarbeitet werden sollen. Das Modul unterstützt Sensorstecker mit TEDS. Genauigkeitsklasse: 0,01%Messrate: 6,25....1600/s- robustes Aluminiumgehäuse- Kraftaufnehmeranschluß über 6-pol. Stecker- incl. CD-ROM, Anzeigen mit PC-Software ASTAS- passend für alle KraftaufnehmerDer Kraftaufnehmer muß mit einem Stecker ausgerüstet sein!Datenblatt

395,00 €*
PSDS
Mobile Anzeige für Kraftaufnehmer Das DMS-Anzeigegerät im robusten Gehäuse ist ideal für industrielle Anwendungen mit hohen Ansprüchen an Robustheit und Bedienbarkeit. Das große Dotmatrix-Display läßt sich einfach ablesen und durch Softkeys leicht bedienen. Das Gerät kann TEDS-Daten im Stecker lesen (automatische Sensorerkennung). Das PSDS bietet  Einheitenumschaltung, eine Maximalwertanzeige, eine Minimalwertanzeige und eine Funktion zum Speichern des aktuellen Messwertes. Die Anzeige liegt gut in der Hand und wird durch zwei AA-Batterien oder durch das USB-Kabel gespeist. Eine kostenlose Software erlaubt neben der Konfiguration des Gerätes die Aufzeichnung von Messwerten. Diese können in einer CSV-Datei abgespeichert und somit in MS-Excel ausgewertet werden. Anzeigebereich: 7-stellig zzgl. Minuszeichen Genauigkeitsklasse: 0,01%Messrate: 1Hz bis 2400Hz, 100Hz zum PC übertragbar  Stromversorgung: 2xAA Batterien, Batterielebensdauer 60h, im Stromsparmodus bis 220h Achtung: Jeder Sensor benötigt zum Anschluß an diese Anzeige einen Stecker! (siehe Zubehör)Datenblatt

468,00 €*
