Elektrisches Zubehör

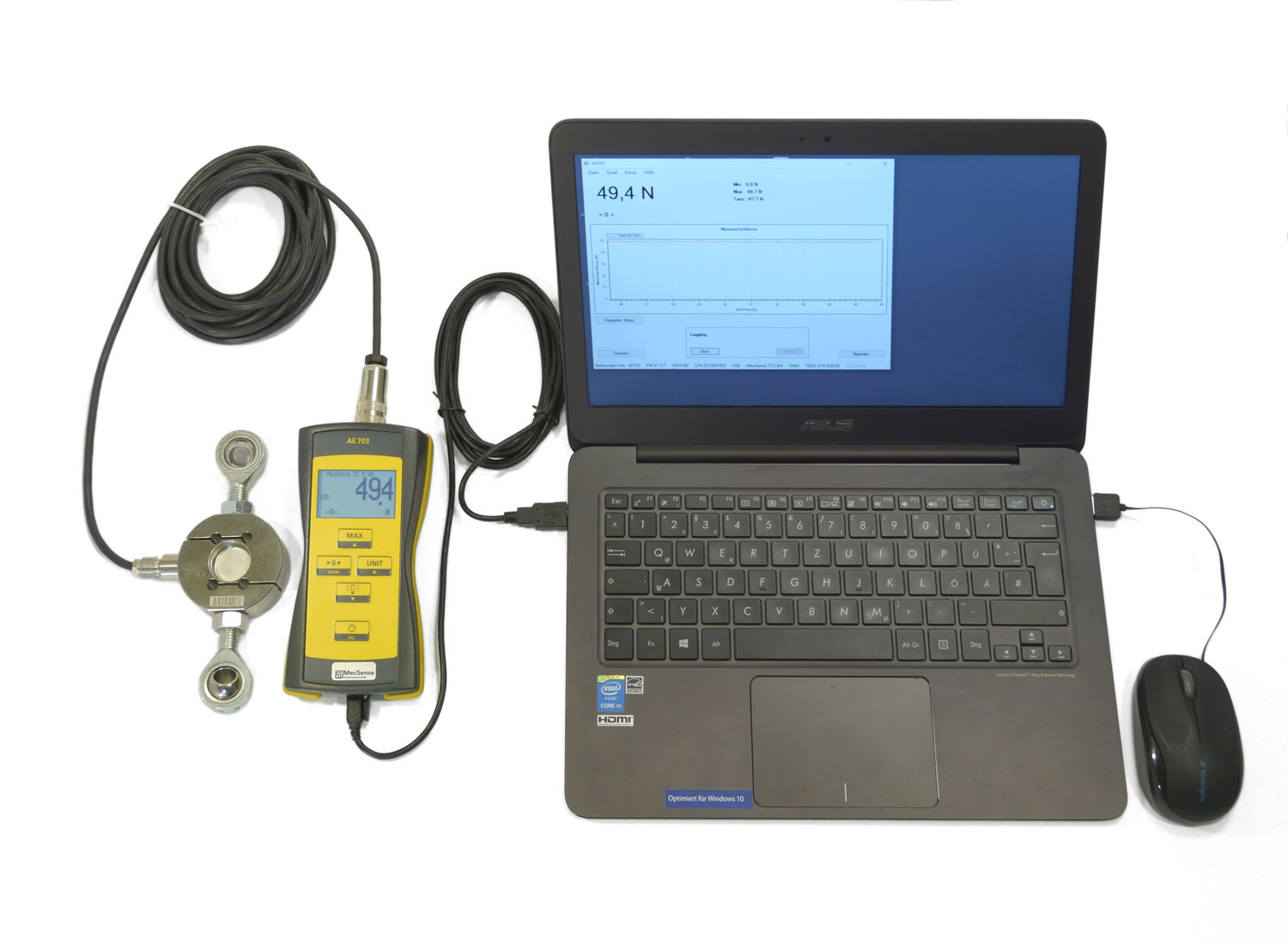

Funktionen:- Anzeige des aktuellen Messwertes/Maximalwertes- Diagrammfunktion Kraft (Drehmoment, usw.) über Zeit- Aufzeichnen von Messwerten und Export in eine CSV-Datei zur Weiterverarbeitung in MS-EXCEL- Einrichten von Messbereichen (Justage)Lauffähig unter Windows 7/10/11, Verbindung mit der Messelektronik über USB 2.0 - Mini USB an der Anzeige. ASTAS wird kostenfrei mit den Geräten AE 703 und BD 342 ausgeliefert. Im Download-Button finden Sie die aktuelle Version.Datenblatt Download

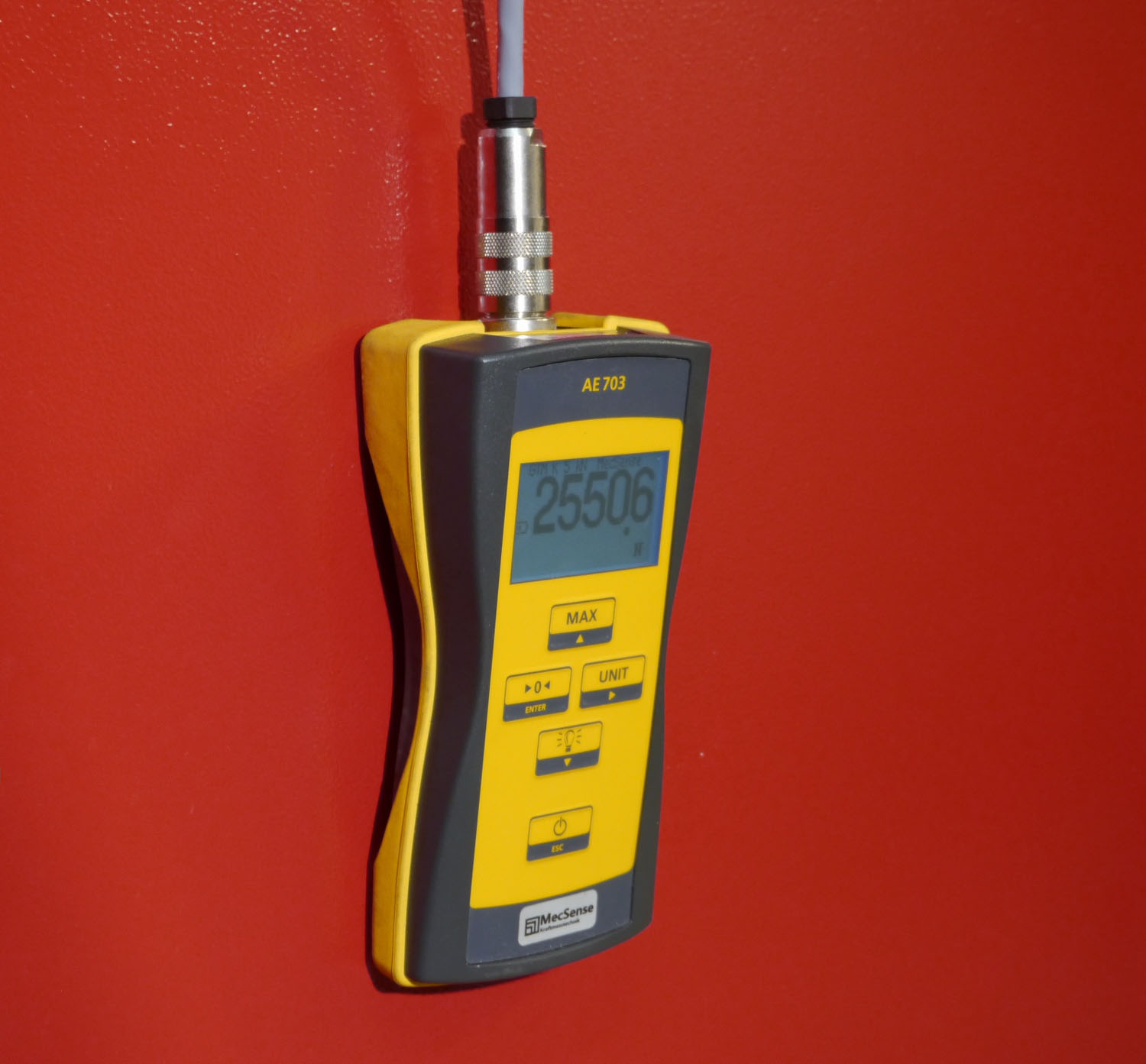

Bestehend aus zwei Neodymmagneten die am Batteriefach verschraubt sind. Erlaubt eine sichere Befestigung von Handanzeigen an magnetische Flächen z.B. aus Stahl. Bitte gemeinsam mit der Anzeige bestellen. Eine Nachrüstung am AE 703 ist gegen einen Aufpreis von 20 Euro möglich. Sie erhalten dann einen neuen Batteriedeckel, der mit den Magneten ausgestattet ist.

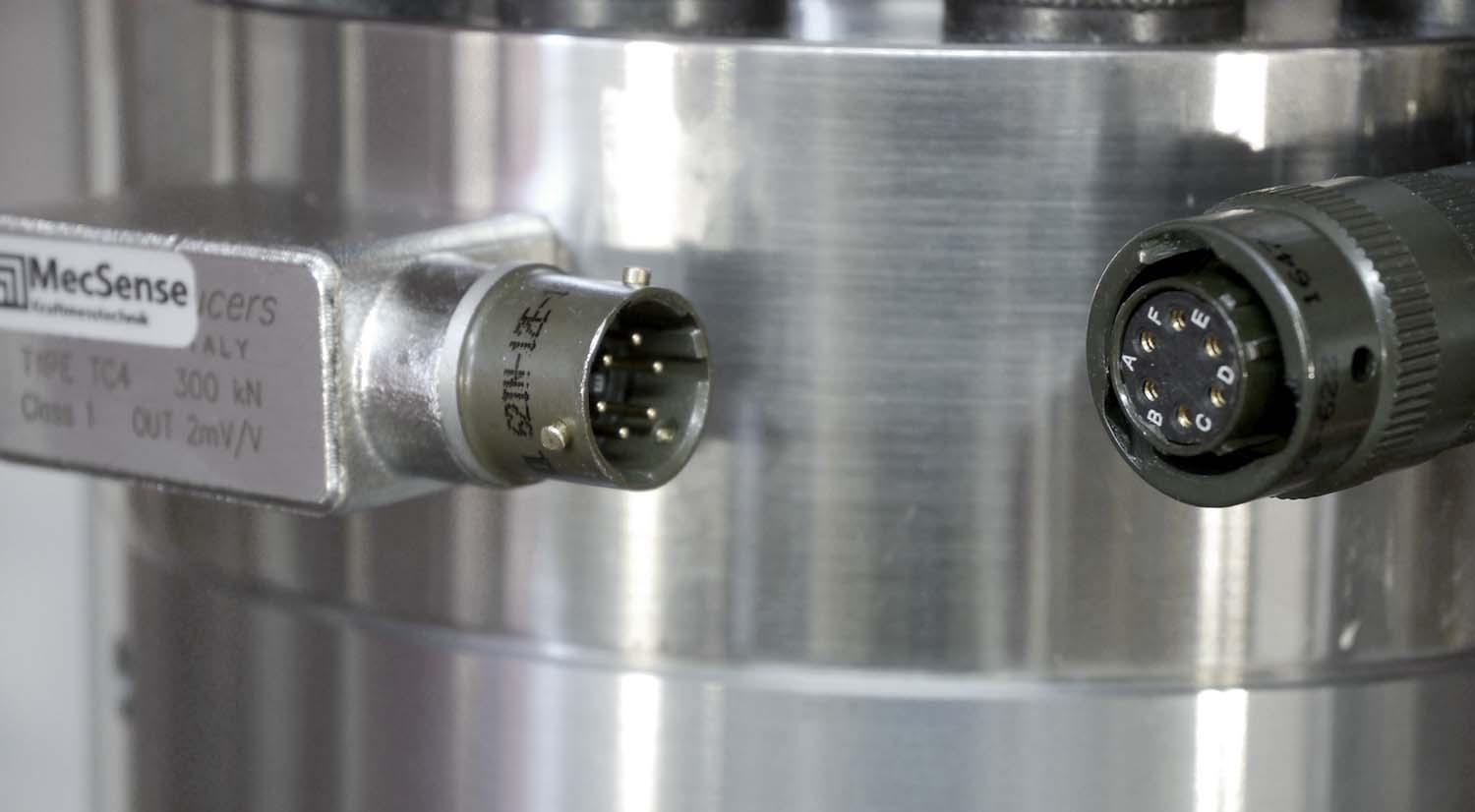

Flanschstecker mit Bajonettverschluss für Kraftaufnehmer Typ TC4, inkl. 5m Kabel mit montiertem MIL-Stecker. Diese Option bietet eine sehr robuste und lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Flanschstecker mit Bajonettverschluss für Kraftaufnehmer Typ TC4, inkl. 10 m Kabel mit montiertem MIL-Stecker. Diese Option bietet eine sehr robuste und lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!

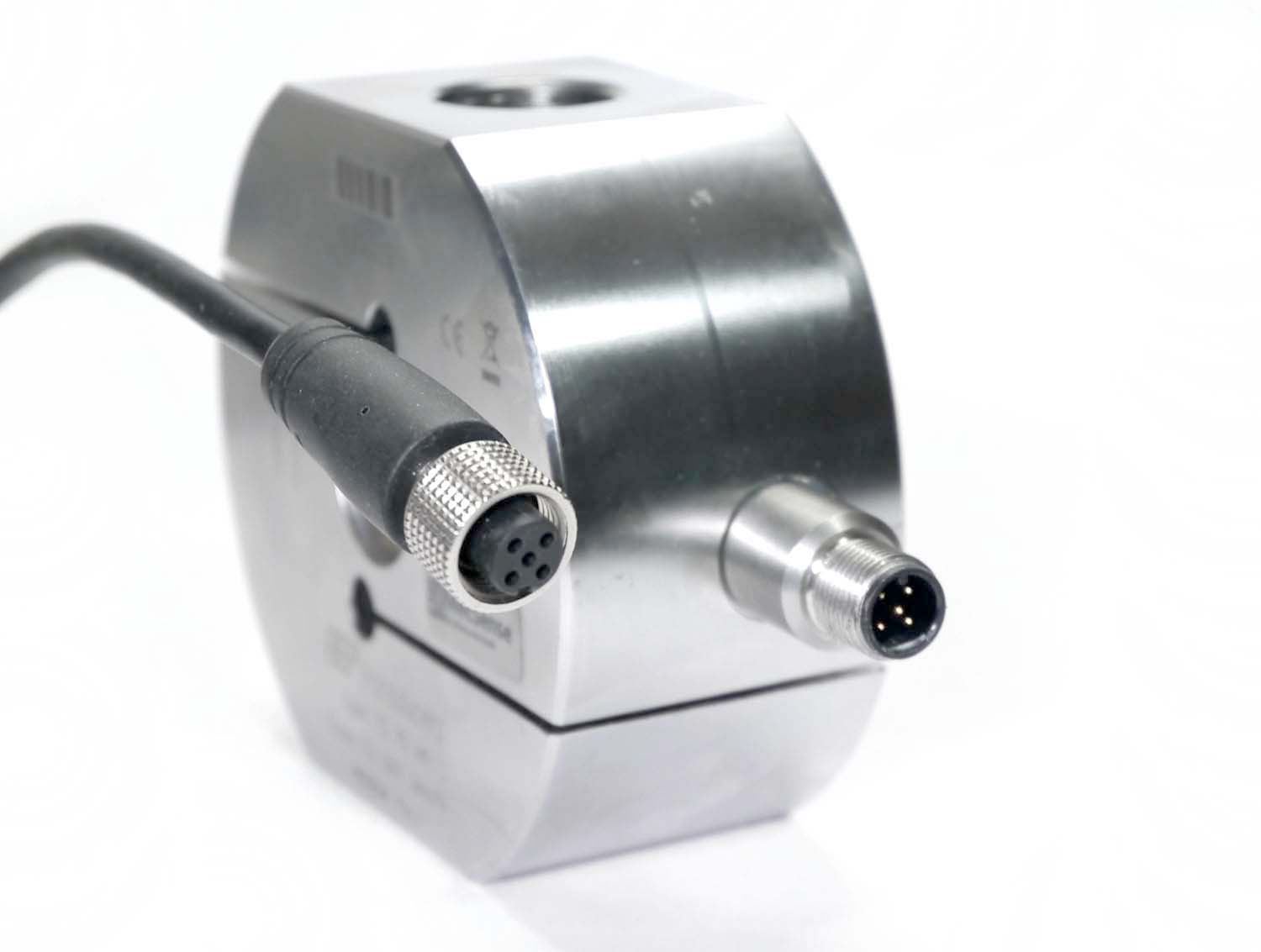

Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 3m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!
Dieser mechanisch robuste Sensorstecker ist passend für die Messelektroniken AE 703, BD 342 und ILM. Für einen optimalen Korrosionsschutz und minimale Übergangswiderstände, sind die Kontakte des Steckers vergoldet. Schutzart: IP 65 (im gestecken Zustand)Für Kabeldurchmesser: 4-6mmKabelbefestigung: durch Löten (max. 0,75mm²)Schraubgewinde: 16mmEMV-Schutz: durch Schirmring (sehr gut)

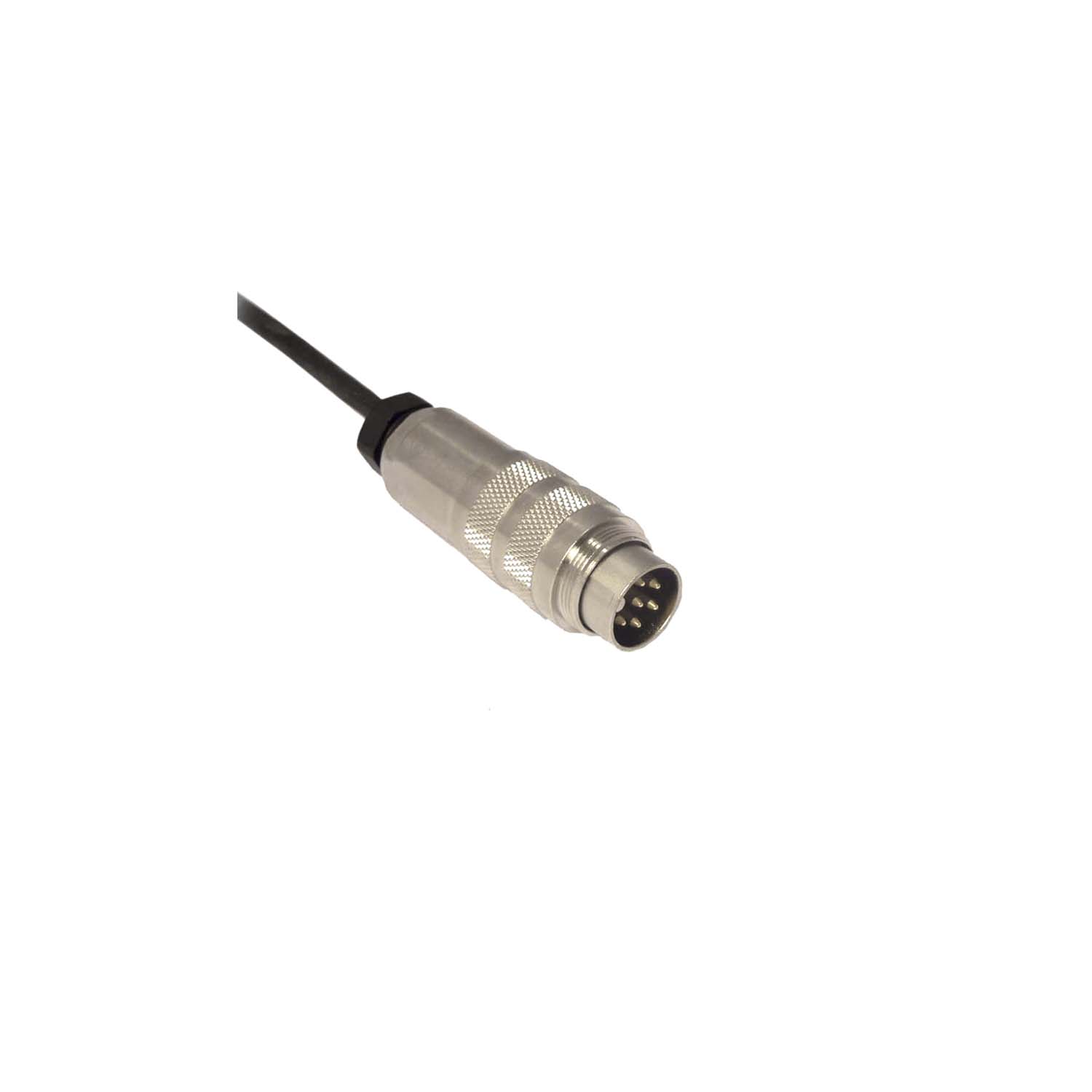

Der Sensorstecker ist montiert am Sensorkabel und passend für die Messelektroniken AE 703 und BD 342.
Sensorstecker 6-pol. passend für die Messelektroniken: AE 703 und BD 342, montiert am Sensor, mit Aufnehmerdaten beschrieben. Dieser Stecker ist ideal, wenn mehrere Kraftaufnehmer an der mobilen Anzeige AE 703 (oder BD 342) betrieben werden sollen. Verwechslungen bzw. falsch gewählte Messbereiche sind somit ausgeschlossen. Der Stecker wird montiert am Sensor geliefert und wird mit den entsprechenden Sensordaten beschrieben. Zusätzlich führen wir eine Lastprobe durch, um die korrekte Programmierung zu überprüfen. Der gemessene Wert wird im Lieferschein dokumentiert.Der Chip entspricht der Norm ISO/IEC/IEEE 21451-7:2011 (TEDS Transducer Electronic Datasheet) und kann somit auch von anderen TEDS-fähigen Geräten ausgelesen werden - sofern der Kabelanschluss adaptiert wird.Bestellen Sie diesen Stecker zusammen mit einem Kraftaufnehmer, wenn Sie früher gelieferte Kraftmessgeräte mit der Anzeige AE 703 mit weiteren Sensoren erweitern wollen.
Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 10m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!

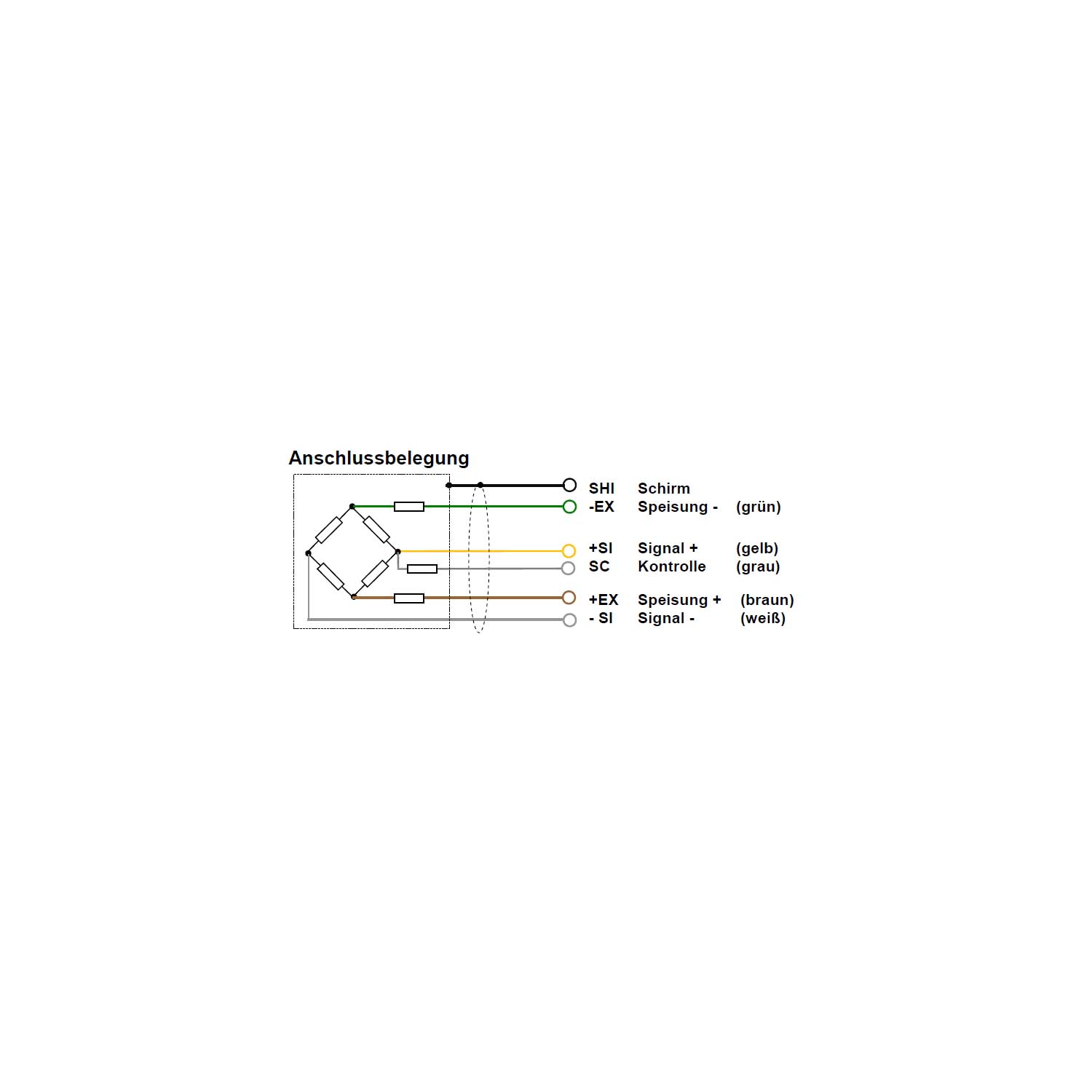

Kontrollwiderstand bzw. Shuntwiderstand für Kraftaufnehmer KSK als zusätzliche Ader, Farbe grau.Funktion der Kontrolle: wird Kontrolle +EX verbunden, wird durch die Verstimmung der Brücke ein Ausgangssignal von ca. 100% erzeugt. Mit dieser Funktion können Messketten leicht überprüft werden, insbesondere, wenn die Verstärkerelektronik die Verbindung kurzzeitig herstellen kann und somit eine Last simuliert.
Flanschstecker mit M12-Anschluß für Kraftaufnehmer Typ C2, TS, T20 und TC4, inkl. 10m Kabel. Diese Option bietet eine lösbare Kabelverbindung direkt am Kraftaufnehmer. Dadurch werden Montage und Reparatur erleichtert. Bitte zusammen mit dem Kraftaufnehmer bestellen!

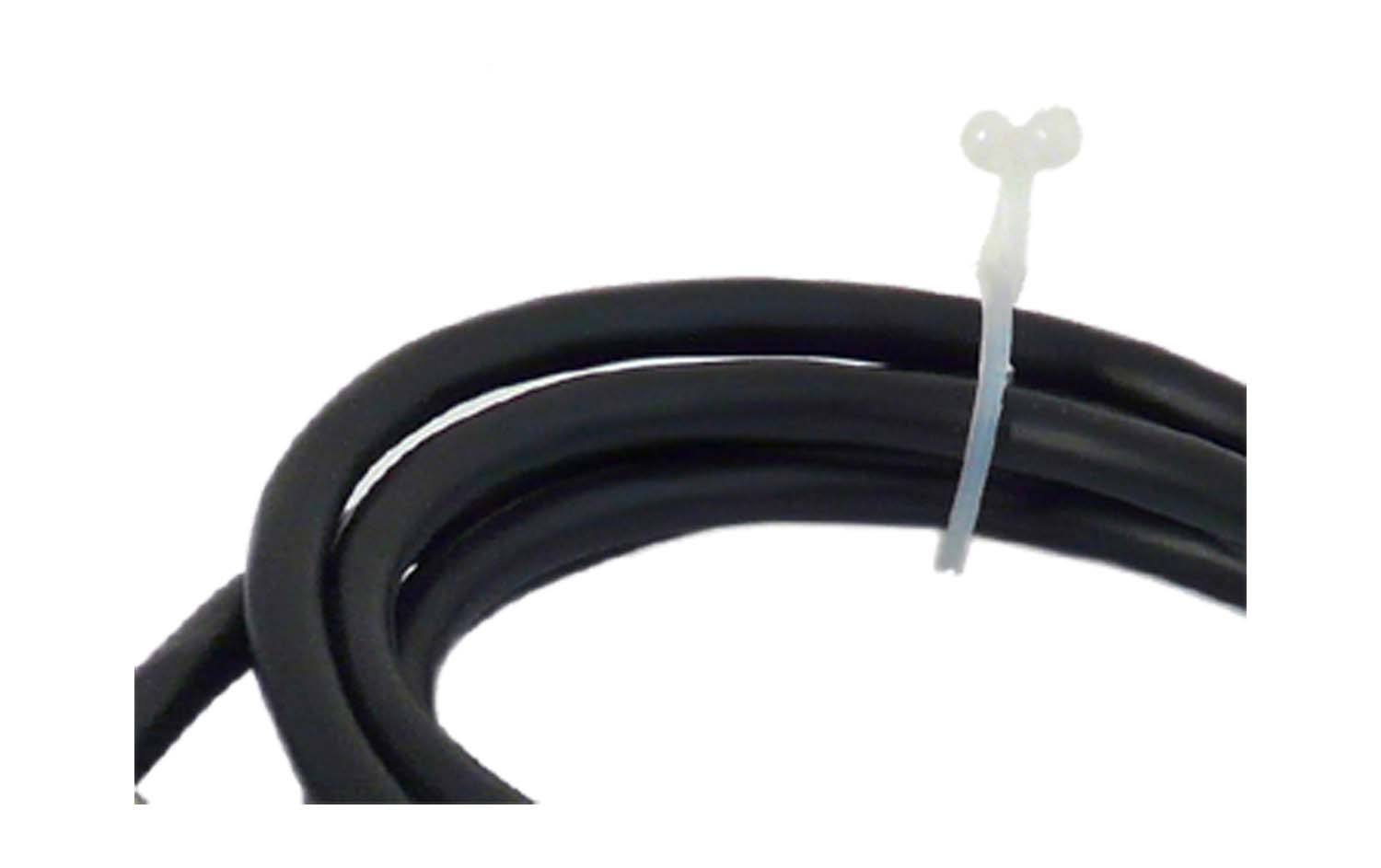

Für Kraftaufnehmer-Typen KA und weitere Typen. Bitte zur Standard-Kabellänge dazu rechnen.Z.B. wird aus 3m Kabel 5m Kabel, wenn dieser Artikel 2x bestellt wird.Im Zweifelsfalle Gesamtkabellänge angeben (max. 15m).

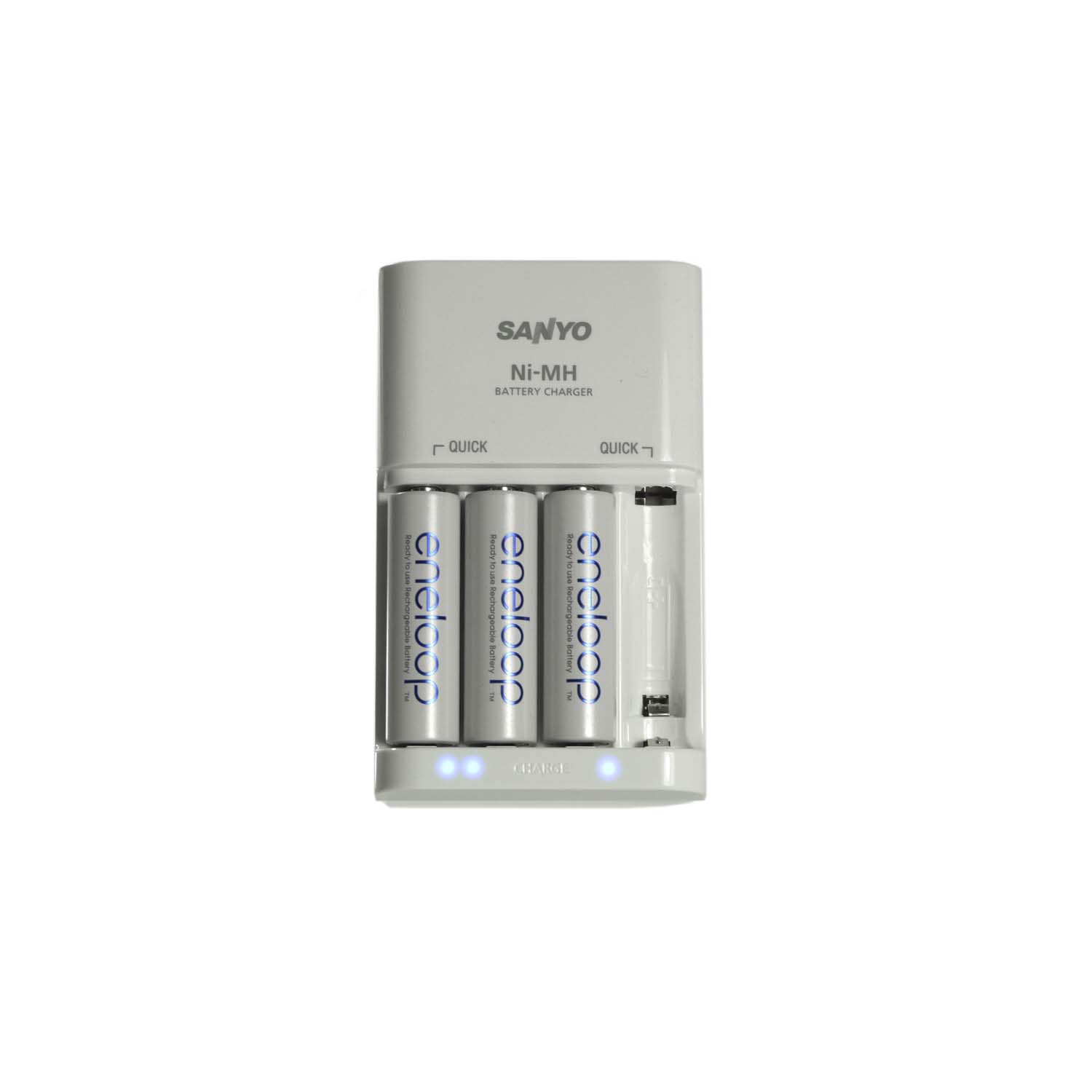

Steckerladegerät für Akkus für AE 703 inklusive 3 MiMH-Akkus AA mit Einzelschachtüberwachung.

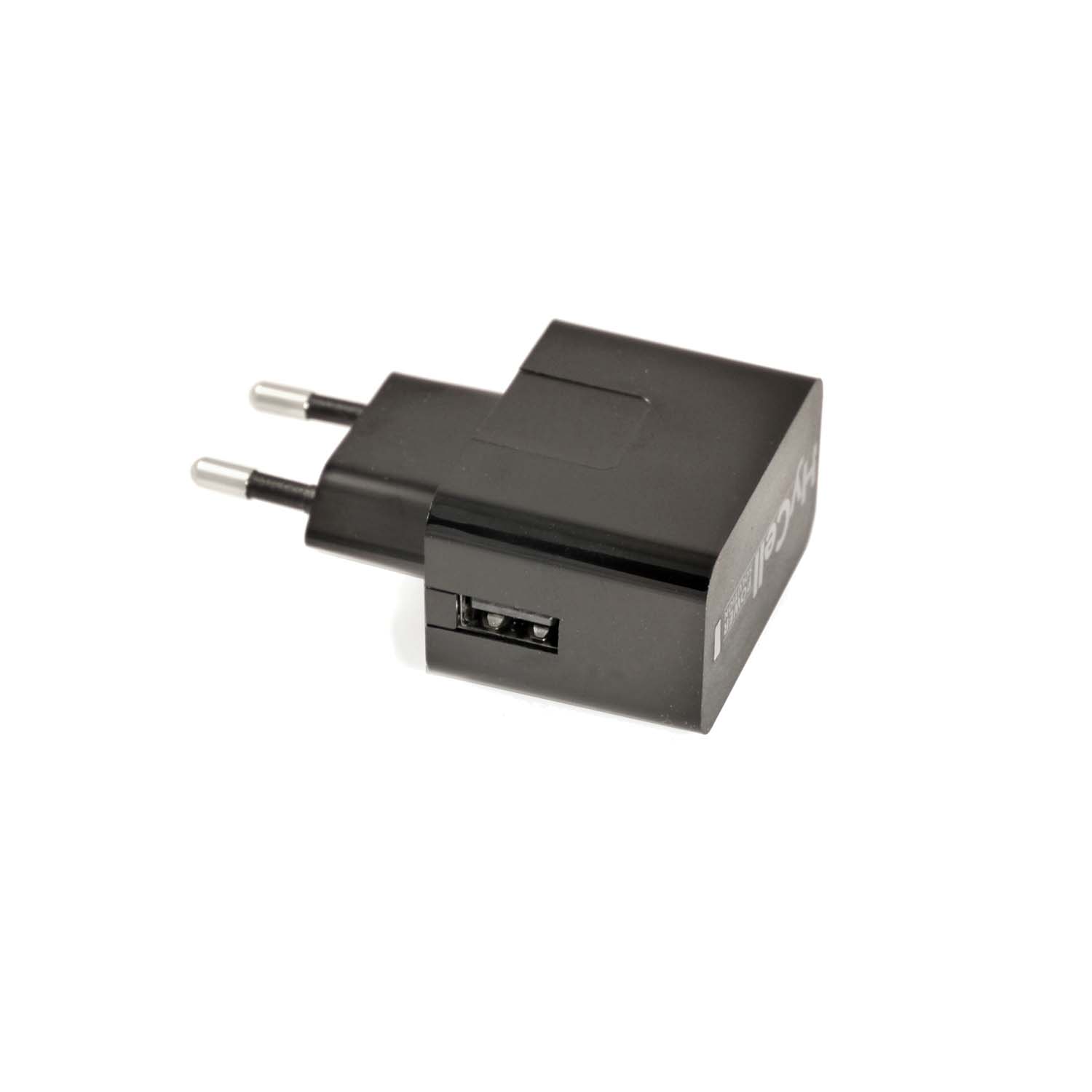

USB-Steckernetzteil, 5 VDC/1000mA, das für AE 703 (mit USB-Kabel) geeignet ist. Im Lieferumfang ist kein USB-Kabel enthalten.

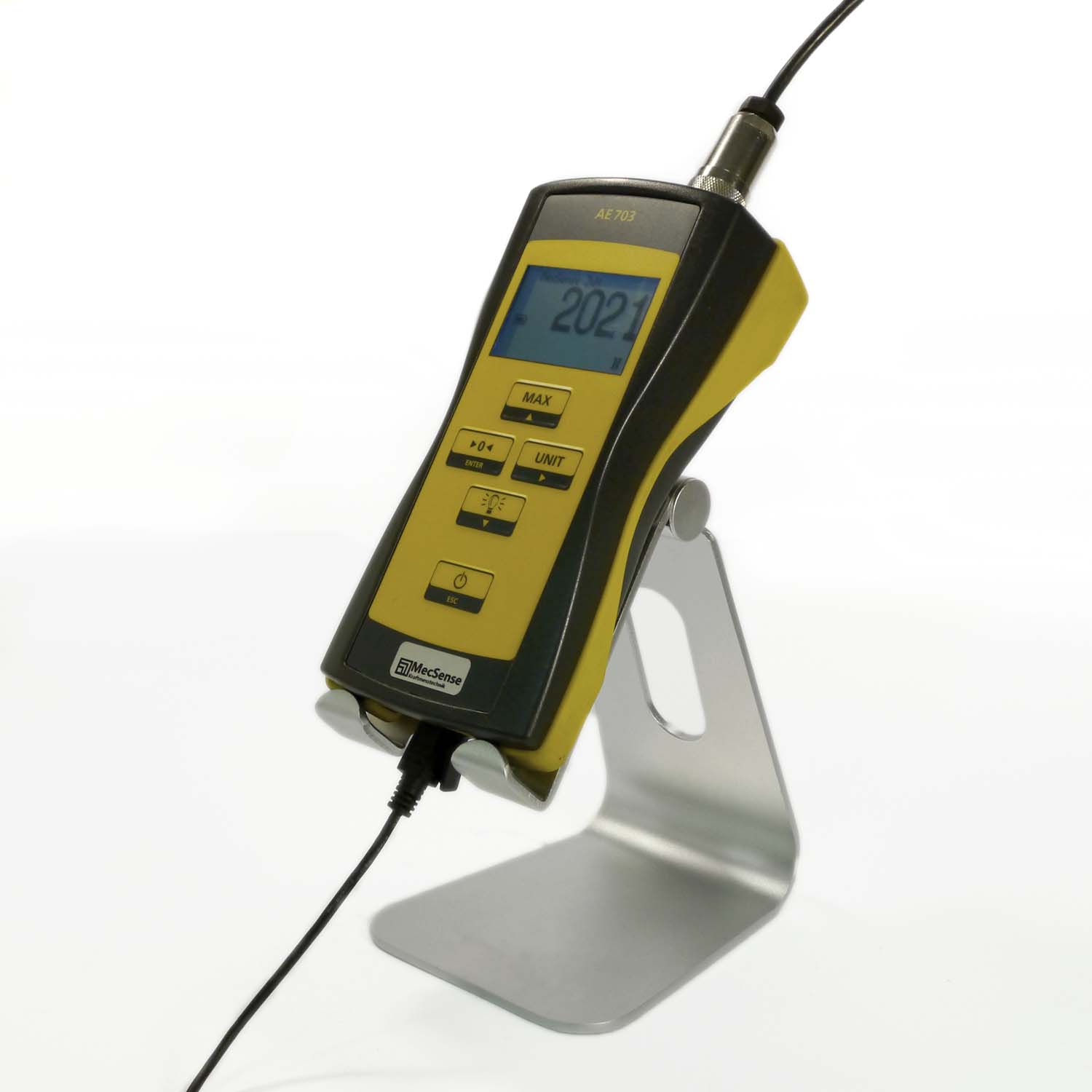

Der aus Aluminium eloxierte und schwenkbare Ständer ist bestens für die Anzeige AE 703 oder PSDS geeignet. Zudem erlaubt dieser schöne Ständer eine komfortable Positionierung der Anzeige in jedem Winkel, ohne störende Leitungen. Durch seine praktische Bauweise spart er auf dem Schreibtisch Platz und ist ideal für den Betrieb der Anzeige am PC.

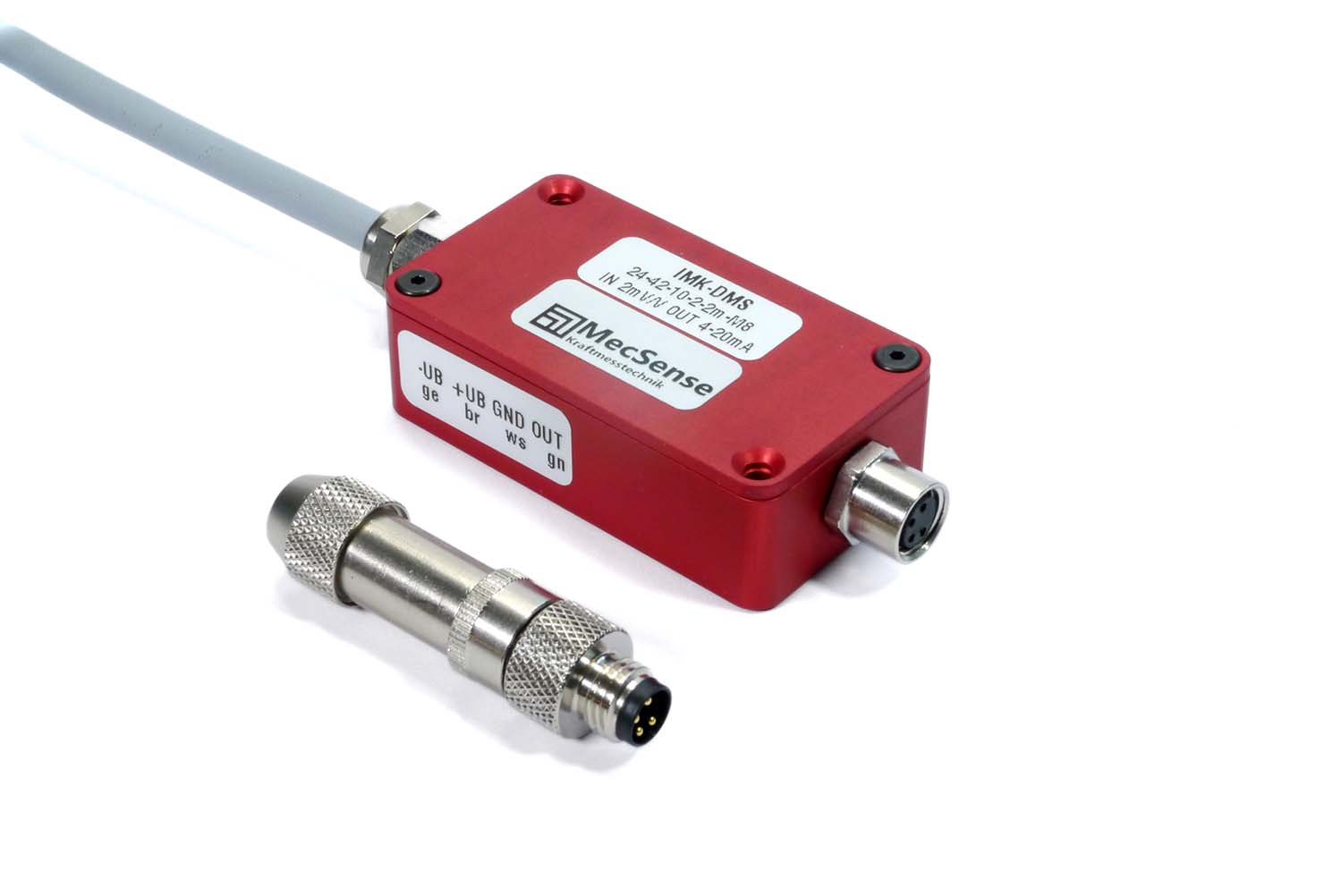

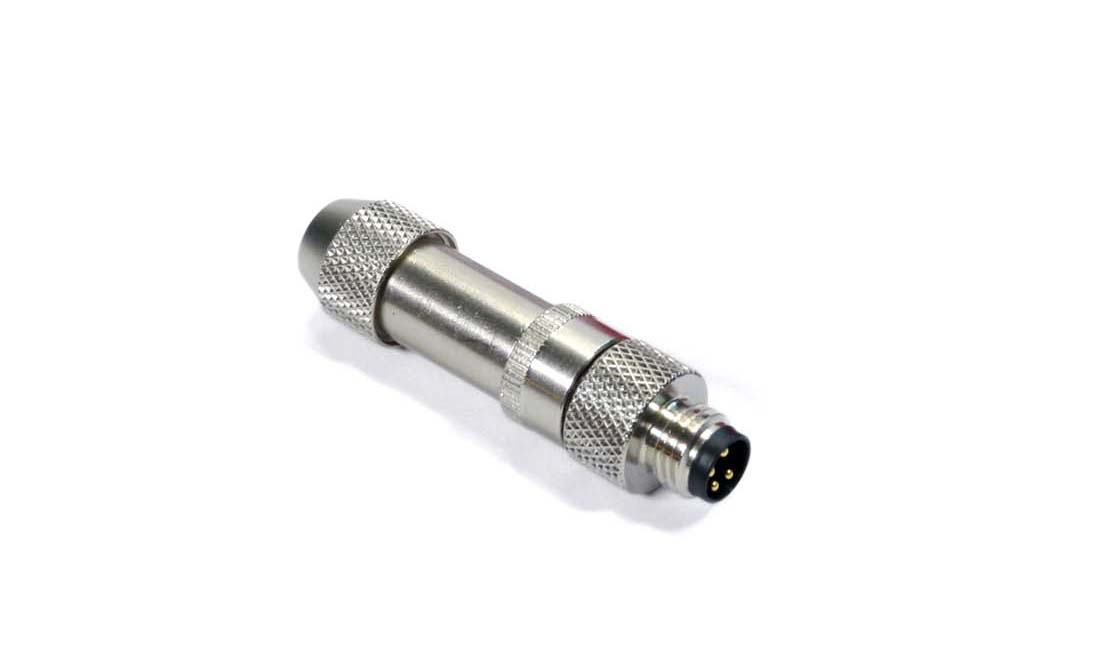

Sensorstecker M8 für IMK-DMS inkl. Montage an das Sensoranschlusskabel für Kabeldurchmesser 3.5 - 5.0 mm, geschirmt, Anschluß durch Löten, IP 67, Kontaktoberfläche Gold. FunktionstestVoraussetzung ist, dass ein Sensor bestellt oder angeliefert wurde.

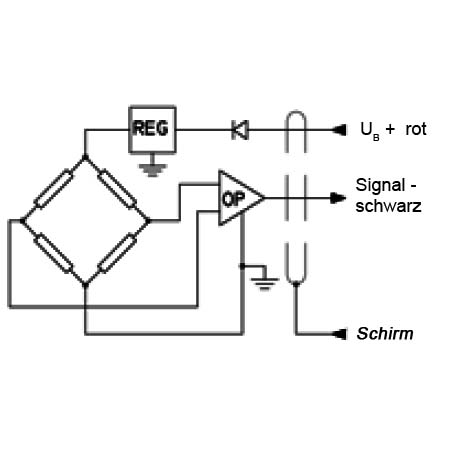

Im Kraftaufnehmer integrierter Messverstärker 4..20mA oder +/- 10V für die Typen CM4, TS, TC4 und MicroTC4 (+/-10V) Ausgang 4...20mA oder +/-10V (bei Bestellung bitte angeben!)Geeignet für einen direkten Anschluss des Sensors an eine SPS. Genauigkeitsklasse: 0,1%Spannungsversorgung: 18..28 VDCMax. Bürde bei 4...20mA: 470 OhmStromaufnahme ohne Last: 30 mAHinweis: das Ausgangssignal ist nicht mit den hier angebotenen DMS-Anzeigen kompatibel. Bestellung nur gemeinsam mit dem Kraftaufnehmer!

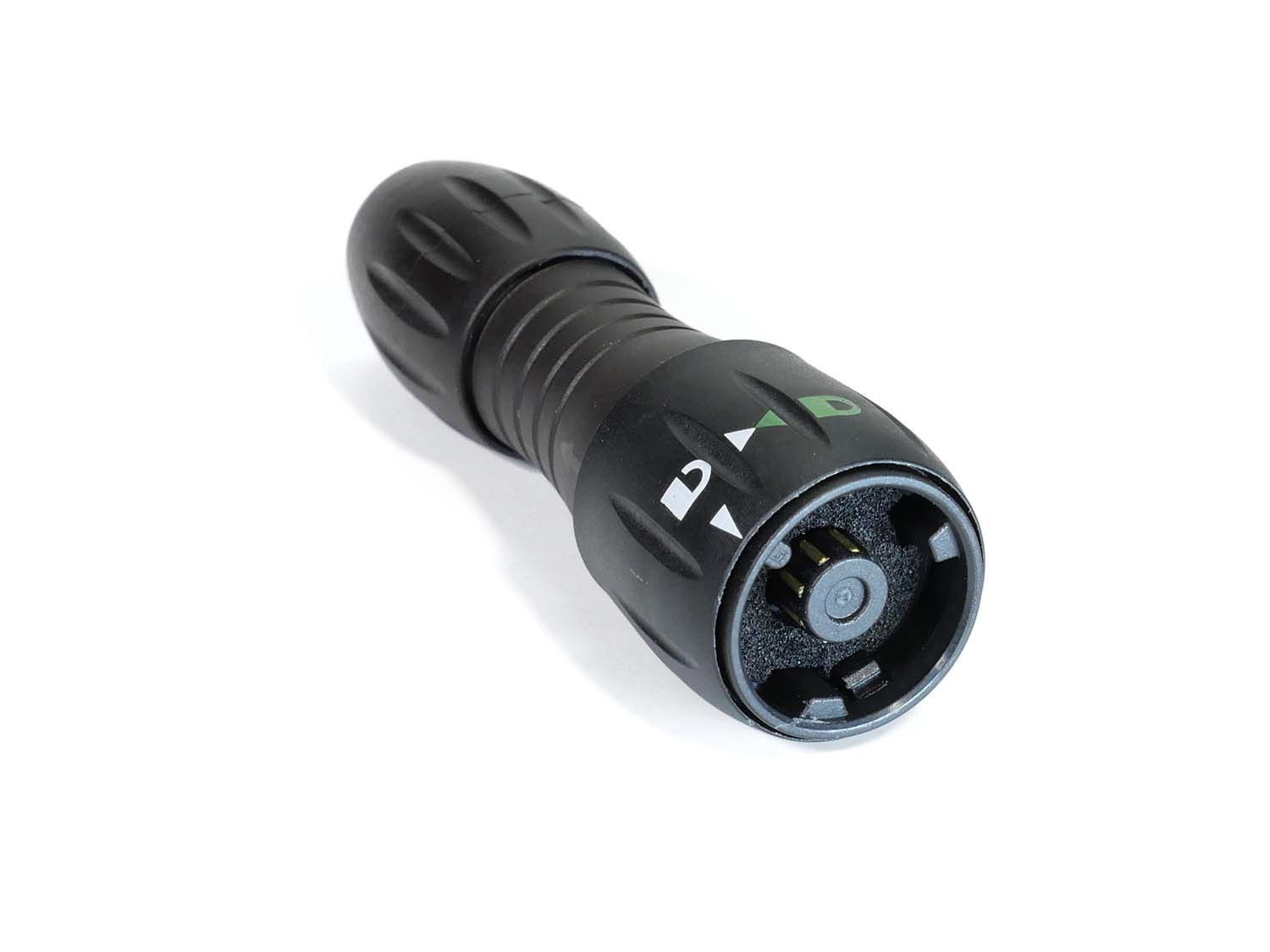

Der 8-polige Sensorstecker ist passend für die DMS-Anzeige PSDS. Für die optimale Übertragung sind die Kontakte des Steckers vergoldet. Schutzart: IP 67 Kabelbefestigung: durch löten Zudem unterstützt der Stecker einen 6-Leiter- und einen 4-Leiter-Anschluß.
Der 8-polige Sensorstecker ist passend für die DMS-Anzeige PSDS. Für die optimale Übertragung sind die Kontakte des Steckers vergoldet. Schutzart: IP 67Kabelbefestigung: durch löten Zudem unterstützt der Stecker einen 6-Leiter- und einen 4-Leiter-Anschluß.

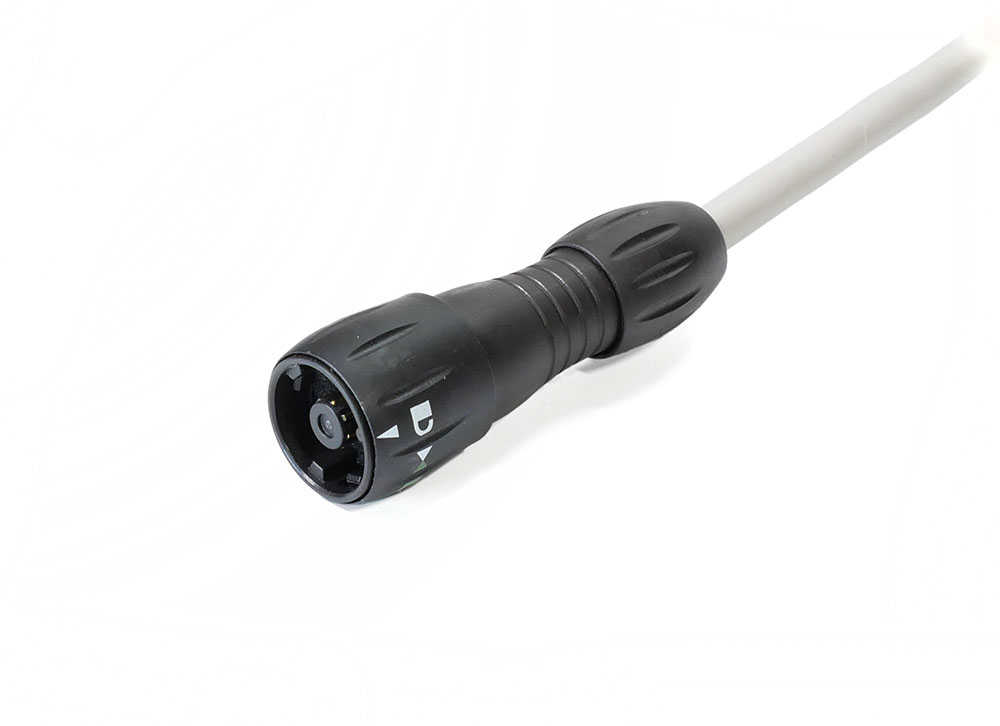

Der Sensorstecker ist passend für die DMS-Anzeige PSDS und bereits am Sensorkabel montiert. Die Auslieferung erfolgt inklusive TEDS-Chip, dieser ist mit den Aufnehmerdaten beschrieben (Justage). Zusätzlich erfolgt eine Lastprobe der Messkette.
